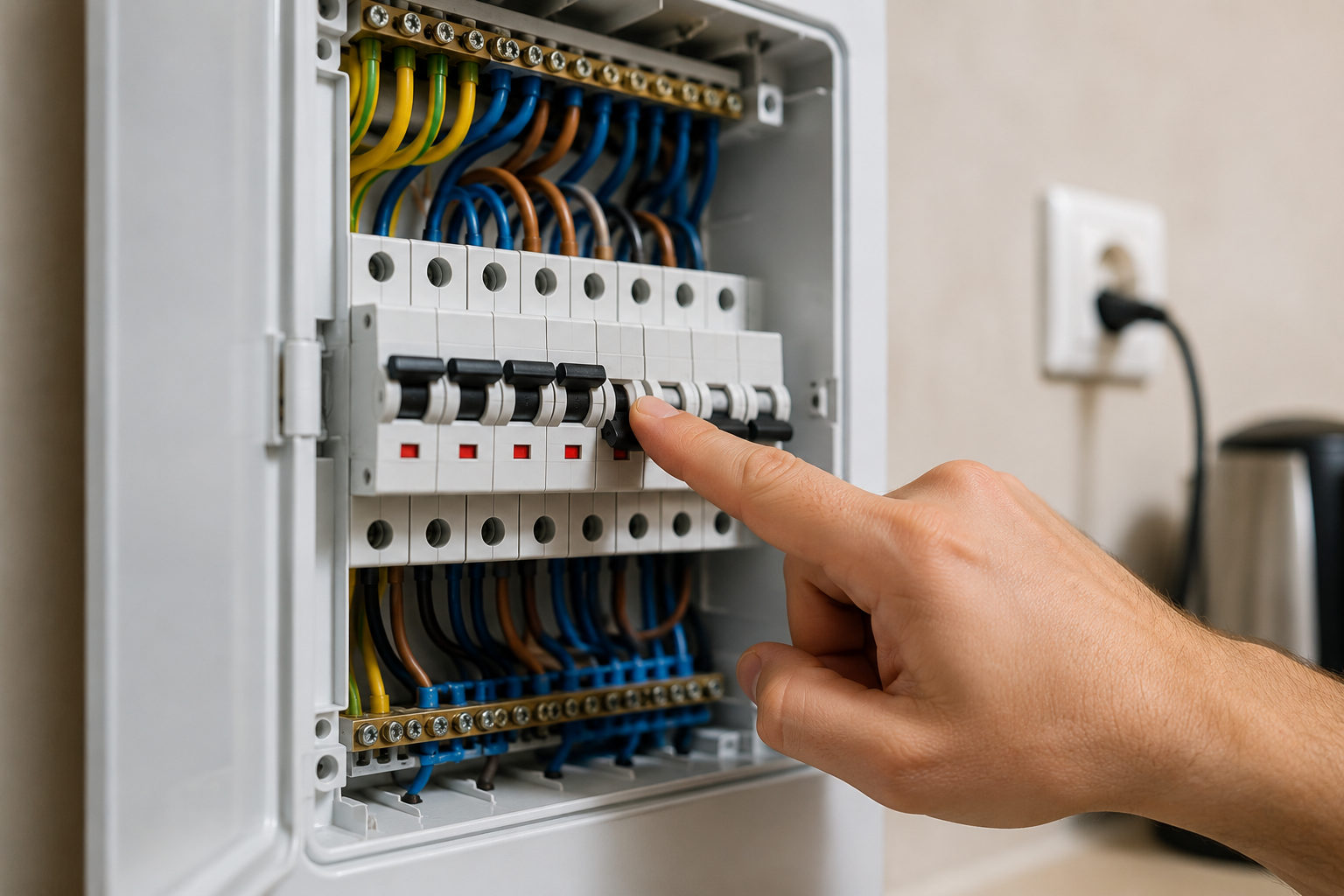

Zašto iskaču osigurači – najčešći uzroci, kvarovi i šta uraditi
Kada iskače osigurač, to najčešće nije kvar koji treba rešavati upornim vraćanjem ručice u gornji položaj. Automatski osigurač je zaštitni uređaj i njegovo aktiviranje obično znači da je u električnom kolu nastalo stanje zbog kojeg je zaštita reagovala – najčešće preopterećenje ili kratki spoj. Proizvođači zaštitne opreme upravo ove dve funkcije navode kao osnovnu namenu minijaturnih automatskih prekidača.
Ako, međutim, ne iskače automatski osigurač već FID sklopka, uzrok može biti drugačiji. FID, odnosno RCCB, reaguje na diferencijalnu struju, pa njegovo aktiviranje može ukazivati na curenje struje prema zemlji, problem sa izolacijom, vlagu ili neispravan uređaj.
Zato je prvi korak da se razlikuje šta zapravo iskače i u kojim okolnostima se problem pojavljuje. To električaru može mnogo pomoći da utvrdi da li je uzrok bojler, rerna, klima, preopterećenje kola ili sama elektroinstalacija.
Važno: Ako se oseća miris paljevine, vidi dim ili varničenje, utičnica ili razvodna tabla se neuobičajeno zagreva ili postoje nagoreli delovi, nemojte nastavljati da koristite problematični deo instalacije ili uređaj. Potrebna je stručna provera.
Zašto iskače automatski osigurač?
Automatski osigurač, odnosno minijaturni automatski prekidač (MCB), prvenstveno štiti električno kolo od prekomerne struje.
Schneider Electric za svoje automatske prekidače navodi kombinovanu zaštitu od kratkog spoja i preopterećenja.
Zato najčešći odgovor na pitanje zašto iskaču osigurači možemo tražiti u nekoliko grupa problema.
Preopterećenje električnog kola
Preopterećenje nastaje kada kroz određeno strujno kolo duže vreme protiče struja veća od one za koju su kolo i njegova zaštita predviđeni.
Tipičan primer je kada na istom kolu istovremeno uključimo nekoliko snažnih uređaja.
To mogu biti:
- električna grejalica;
- kuvalo za vodu;
- bojler;
- rerna;
- klima;
- mašina za pranje ili sušenje veša.
Svaki uređaj pojedinačno može biti potpuno ispravan. Problem nastaje kada njihovo ukupno opterećenje premaši ono što određeno strujno kolo može da podnese.
Kod termomagnetnih automatskih prekidača termički deo zaštite reaguje na preopterećenje, dok elektromagnetni deo omogućava brzo reagovanje na velike struje karakteristične za kratak spoj.
Zbog toga osigurač kod preopterećenja ne mora da iskoči istog trenutka.
Kratak spoj
Kratak spoj predstavlja znatno ozbiljniju vrstu kvara u kojoj može nastati veoma velika struja.
Automatski prekidači projektovani su tako da zaštite električno kolo i od kratkog spoja.
Ako osigurač trenutno iskoči svaki put kada uključite određeni uređaj ili pokušate da vratite napajanje, kratak spoj je jedan od mogućih uzroka.
Ali to nije dijagnoza.
Sličan simptom mogu izazvati različiti kvarovi, zbog čega nije preporučljivo deset puta podizati isti osigurač u nadi da će „ovog puta ostati“.
Neispravan električni uređaj
Problem ne mora biti u kućnoj instalaciji.
Ako osigurač reaguje isključivo kada uključite jedan određeni uređaj, sumnja prirodno pada na taj uređaj ili njegov priključak.
Problem može biti u:
- napojnom kablu;
- grejaču;
- motoru;
- kompresoru;
- unutrašnjem ožičenju;
- elektronici;
- izolaciji;
- priključku uređaja.
Koji je deo zaista neispravan utvrđuje se dijagnostikom.
Problem sa elektroinstalacijom
Ako se kvar ne može jasno povezati sa jednim uređajem, električar treba da proveri instalaciju.
Uzrok mogu predstavljati oštećeni provodnici, dotrajala izolacija, problematični spojevi, vlaga, oštećena utičnica, razvodna tabla ili sam zaštitni uređaj.
Važeći Pravilnik o tehničkim normativima za električne instalacije niskog napona u Srbiji propisuje uslove i zahteve pri izvođenju i korišćenju instalacija, kao i tehničke mere zaštite. Institut za standardizaciju Srbije vodi ovaj propis kao „Sl. list SFRJ“ 53/88 i 54/88 – ispr. i „Sl. list SRJ“ 28/95.
Pravilnik, između ostalog, zahteva da spoj provodnika i druge električne opreme bude sigurno izveden.
Zašto osigurač iskače kada uključim više uređaja?
Ovo je jedan od najtipičnijih simptoma preopterećenja.
Za razumevanje problema dovoljno je znati osnovni odnos između električne snage, napona i struje.
Za jednostavan jednofazni potrošač približno važi:
I = P / U
gde je:
- I – struja u amperima;
- P – snaga uređaja u vatima;
- U – napon u voltima.
Zamislimo, samo radi ilustracije, da na istom kolu rade grejalica snage 2.000 W i kuvalo od 2.000 W.
Njihova ukupna snaga je oko 4.000 W.
Pri približno 230 V to predstavlja oko:
4.000 W ÷ 230 V ≈ 17,4 A
Ako je to kolo projektovano i zaštićeno za manju struju, zaštita može reagovati.
Ovaj primer nije uputstvo za izbor osigurača, već pokazuje zašto nekoliko snažnih uređaja priključenih na isto kolo može dovesti do preopterećenja.
Ako osigurač iskače samo kada istovremeno rade bojler, grejalica i drugi veliki potrošači, a pojedinačno rade bez problema, preopterećenje je jedan od prvih mogućih uzroka koje treba proveriti.
Osigurač iskače odmah – šta to može da znači?
Vreme nakon kojeg zaštita reaguje može pružiti koristan trag.
Ako osigurač isključi napajanje gotovo trenutno, jedan od mogućih uzroka je kratak spoj ili drugi kvar koji izaziva nagli porast struje.
Termomagnetni automatski prekidači imaju termičku zaštitu za preopterećenje i magnetnu zaštitu koja mnogo brže reaguje na velike struje kratkog spoja.
Posebno je sumnjiva situacija:
- uključite uređaj;
- osigurač odmah iskoči;
- isključite uređaj;
- problem se više ne pojavljuje;
- ponovnim uključivanjem istog uređaja osigurač ponovo reaguje.
To jeste jak trag da postoji veza sa uređajem, ali ne govori šta se tačno pokvarilo.
Ako osigurač neće da ostane podignut čak ni kada nije očigledno koji potrošač pravi problem, nemojte ga silom držati uključenim niti premošćavati zaštitu.
Zašto osigurač iskače posle nekoliko minuta?
Situacija je drugačija kada uređaj prvo normalno radi, a osigurač iskoči tek posle nekoliko minuta.
Jedno moguće objašnjenje je preopterećenje, jer termička zaštita ne mora reagovati trenutno.
Druga mogućnost je da se kvar pojavljuje tek kada određena komponenta uređaja počne da radi.
Na primer:
- veš-mašina počinje da zagreva vodu;
- bojler aktivira grejač;
- rerna uključuje određeni grejač;
- klima menja režim rada ili uključuje kompresor.
To su samo tragovi za dijagnostiku, a ne dokaz da je upravo grejač, kompresor ili neka druga komponenta pokvarena.
Električaru će, međutim, biti korisna informacija da zaštita ne reaguje odmah već, na primer, svaki put desetak minuta nakon uključivanja istog uređaja.
Zašto iskače FID sklopka?
Automatski osigurač i FID sklopka nisu ista stvar.
Schneider Electric navodi da je RCCB skraćenica od Residual Current Circuit Breaker i da se ovaj uređaj kod nas popularno naziva FID sklopka. Njegova funkcija je zaštita od diferencijalne struje.
ABB dodatno objašnjava ključnu razliku: RCCB reaguje na rezidualnu odnosno struju curenja prema zemlji, ali sam po sebi ne predstavlja zaštitu od preopterećenja i kratkog spoja, zbog čega se koristi zajedno sa odgovarajućom prekostrujnom zaštitom. RCBO, sa druge strane, objedinjuje obe funkcije.
U praksi to znači:
automatski osigurač → prvenstveno preopterećenje i kratak spoj
FID/RCCB → diferencijalna struja odnosno curenje prema zemlji
Zbog toga je veoma korisno električaru reći šta tačno „iskače“.
Zašto FID iskače kada se uključi bojler?
Ako FID sklopka iskače kada uključite bojler, jedan od mogućih uzroka jeste curenje struje prema zemlji.
Problem može biti povezan sa:
- grejačem;
- oštećenjem izolacije;
- vlagom;
- priključkom;
- unutrašnjim ožičenjem;
- drugim električnim kvarom.
To ne znači da korisnik treba da otvara bojler i sam proverava grejač.
Naprotiv, ponavljanje istog simptoma je razlog za stručnu proveru.
FID iskače kada radi veš-mašina ili rerna
Slična situacija može se javiti sa veš-mašinom, mašinom za sudove, električnom rernom i drugim uređajima.
Posebno je korisno primetiti u kom trenutku programa FID reaguje.
Ako veš-mašina, na primer, normalno okreće bubanj, ali zaštita reaguje kada počne zagrevanje vode, to je informacija koju treba preneti serviseru ili električaru.
Ali korisnik na osnovu toga ne može sa sigurnošću zaključiti da je grejač pokvaren.
Zašto FID iskače kada pada kiša?
Vlaga može doprineti pojavi neželjenih struja curenja ako voda prodre do dela instalacije ili električne opreme koji nije adekvatno zaštićen ili je oštećen.
Ako se problem ponavlja tokom kiše ili nakon kvašenja spoljne električne opreme, to je važan trag.
Nemojte otvarati vlažne priključne kutije, utičnice ili druge električne delove da biste sami tražili mesto kvara.
Zašto iskače osigurač od bojlera?
Kod bojlera je posebno važno utvrditi koja zaštita reaguje.
Ako iskače automatski osigurač, mogući uzroci uključuju prekomernu struju, kratak spoj, problem priključka ili kvar unutar uređaja.
Ako reaguje FID sklopka, sumnja se više usmerava ka neželjenoj struji curenja prema zemlji.
Kod bojlera potencijalni uzrok može biti:
- grejač;
- termostat ili električni sklop;
- oštećena izolacija;
- vlaga;
- priključak;
- napojni vod.
Bez odgovarajućih merenja nije moguće pouzdano utvrditi koji je od ovih uzroka odgovoran.
Bojler kombinuje električnu energiju i vodu, pa nije uređaj na kojem bi nestručna osoba trebalo da otvara električni deo i eksperimentiše sa zaštitom.
Zašto iskače osigurač kada uključim rernu ili šporet?
Električni šporet i rerna spadaju među snažnije potrošače u domaćinstvu.
Ako zaštita reaguje kada se uređaj uključi, mogući uzroci su:
- preopterećenje;
- kvar uređaja;
- problem sa određenim grejačem;
- oštećen priključak;
- problem u napojnom vodu;
- kvar izolacije.
Ako rerna normalno radi na jednom programu, a zaštita redovno reaguje kada se uključi određeni režim ili grejač, ta informacija može značajno olakšati dijagnostiku serviseru.
Ponovo je važno razlikovati da li reaguje MCB ili FID.
Zašto iskače osigurač od klime?
Kod klima uređaja situacija je nešto složenija jer klima sadrži kompresor, ventilatore, elektroniku i druge električne komponente.
Ako osigurač iskače kada uključite klimu, mogući uzroci uključuju:
- preopterećeno električno kolo;
- problem napajanja;
- kvar uređaja;
- problem sa kompresorom ili njegovim električnim delom;
- oštećenje instalacije;
- loš električni spoj;
- neadekvatno izvedeno napajanje.
Ne postoji univerzalno pravilo da svaka klima mora imati osigurač iste nazivne struje.
Odgovarajuća zaštita zavisi od karakteristika konkretnog uređaja, zahteva proizvođača i izvedene električne instalacije.
Zato nemojte menjati postojeći osigurač jačim samo zato što trenutni iskače kada klima radi.
Iskače glavni osigurač – šta može biti problem?
Kada reaguje glavni osigurač ili druga zaštita koja isključuje veći deo objekta, situacija se razlikuje od iskakanja jednog automatskog osigurača koji štiti samo određeno kolo.
Moguće je da ukupno opterećenje objekta postaje previsoko, ali uzrok može biti i kvar.
Na primer, istovremeni rad električnog šporeta, bojlera, više klima, grejalica i drugih snažnih uređaja može značajno povećati ukupnu struju.
Ako glavni osigurač često reaguje, problem ne treba rešavati njegovim samostalnim povećavanjem.
Potrebno je proveriti raspoloživu priključnu snagu, raspodelu opterećenja, stanje instalacije i zaštitne uređaje.
Kako prepoznati koji uređaj pravi problem?
Korisnik može prikupiti veoma korisne informacije bez otvaranja razvodne table ili bilo kakvog rada na delovima pod naponom.
Obratite pažnju na nekoliko stvari:
- koji uređaj je uključen neposredno pre nego što je nestala struja;
- da li se problem ponavlja svaki put sa istim uređajem;
- da li se javlja samo kada istovremeno rade dva ili više velikih potrošača;
- da li zaštita reaguje odmah ili nakon određenog vremena;
- da li iskače jedan automatski osigurač ili FID;
- da li postoji miris paljevine;
- da li se čuje pucketanje ili primećuje varničenje;
- da li je neka utičnica ili utikač neuobičajeno topao;
- da li se problem javio nakon prodora vode ili povećane vlage.
Ove informacije ne predstavljaju dijagnostiku, ali mogu znatno skratiti vreme potrebno električaru da pronađe problem.
Ne treba skidati poklopce utičnica, otvarati razvodnu tablu ili uređaj kako biste sami tražili kvar.
Da li automatski osigurač može biti neispravan?
Može.
Automatski prekidač je električni i mehanički uređaj i nije nemoguće da vremenom postane neispravan.
Međutim, kada osigurač stalno iskače, najgore polazište je automatski zaključak:
„Osigurač je loš, samo treba staviti novi.“
Pre zamene treba utvrditi zašto zaštita reaguje.
Ako je problem preopterećenje, kratak spoj ili oštećena instalacija, zamena ispravnog zaštitnog uređaja neće rešiti uzrok.
Električar po potrebi proverava opterećenje, stanje instalacije, spojeve, izolaciju, zaštitne provodnike, FID/RCD i sam automatski prekidač.
Zašto ne treba samostalno stavljati jači osigurač?
Ovo je jedna od najvažnijih stvari u celom tekstu:
Ako osigurač često iskače, rešenje nije automatski ugradnja osigurača veće nazivne struje.
Zaštita mora biti usklađena sa karakteristikama električnog kola.
Srpski propisi za niskonaponske električne instalacije obuhvataju tehničke mere zaštite, karakteristike opreme i uslove koje instalacija mora da ispunjava.
Postojao je i poseban nacionalni standard SRPS N.B2.743:1995 za zaštitu od prekomernih struja, koji je u međuvremenu povučen i revidiran novijim standardima iz serije IEC 60364. Institut za standardizaciju Srbije navodi da je obuhvatao zaštitu od preopterećenja, kratkog spoja i koordinaciju zaštitnih uređaja.
Suština je jednostavna: osigurač štiti instalaciju.
Ako se bez proračuna i provere instalacije ugradi jača zaštita, može se dogoditi da provodnici i spojevi budu izloženi većem opterećenju nego što je bezbedno pre nego što zaštita reaguje.
Posledice mogu biti:
- pregrevanje provodnika;
- oštećenje izolacije;
- pregrevanje spojeva;
- topljenje delova instalacije;
- povećan rizik od požara.
Zbog toga se nazivna struja zaštite ne bira po principu „stavi jači da više ne iskače“.
Stare elektroinstalacije i često iskakanje osigurača
Stara instalacija ne mora automatski biti nebezbedna, ali način korišćenja električne energije u domaćinstvima drastično se promenio.
U starijem stanu danas mogu istovremeno da rade:
- dve ili tri klime;
- električni bojler;
- rerna;
- indukciona ploča;
- mašina za pranje veša;
- mašina za sušenje;
- mašina za sudove;
- grejalice;
- računari i druga elektronika.
Instalacija projektovana za mnogo manje zahteve može zbog toga postati ograničavajući faktor.
Još ozbiljniji problem mogu predstavljati dotrajali provodnici, stari spojevi, neodgovarajuća razvodna tabla ili ranije nestručno izvedene prepravke.
Važeći pravilnik za niskonaponske instalacije u Srbiji obuhvata zahteve koji se odnose na opremu, izvođenje, korišćenje, tehničke mere zaštite i kontrolu električnih instalacija.
Ako električar utvrdi da problem nije samo u jednom uređaju ili osiguraču, već da je potrebna ozbiljnija rekonstrukcija instalacije, korisno je proveriti okvirnu cenu elektro radova po m² i šta izvođač uključuje u ponudu.
Kada treba pozvati električara?
Jedno slučajno aktiviranje zaštite nakon uključivanja previše potrošača nije isto što i osigurač koji iznenada počinje da iskače bez jasnog razloga.
Stručna provera je posebno važna kada:
- osigurač odmah ponovo iskače nakon uključivanja;
- FID sklopka neće da ostane uključena;
- problem se ponavlja sa istim uređajem;
- zaštita reaguje iako nema očiglednog velikog opterećenja;
- oseća se miris paljevine;
- pojavljuju se dim ili varnice;
- utičnica, prekidač, utikač ili tabla se neuobičajeno zagrevaju;
- postoje nagoreli ili istopljeni delovi;
- problem je nastao nakon prodora vode;
- postoji sumnja na oštećen provodnik ili spoj;
- često nestaje struja u većem delu kuće ili stana.
U slučaju dima, varničenja, mirisa paljevine ili vidljivog oštećenja, problematični uređaj ili deo instalacije ne treba nastavljati koristiti dok se kvar ne pregleda.
Najčešća pitanja o iskakanju osigurača
Zašto mi stalno iskače osigurač?
Najčešći uzroci su preopterećenje, kratak spoj, neispravan uređaj ili problem sa električnom instalacijom. Ako se problem ponavlja bez očiglednog preopterećenja, potrebna je dijagnostika.
Zašto osigurač iskače čim ga podignem?
Moguć uzrok je kratak spoj ili drugi ozbiljniji kvar u kolu. Nemojte ga uporno uključivati ako odmah ponovo reaguje.
Zašto osigurač iskače posle nekoliko minuta?
Moguće je preopterećenje koje aktivira termičku zaštitu ili kvar koji se pojavljuje tek nakon zagrevanja odnosno uključivanja određene komponente uređaja.
Zašto iskače FID sklopka?
FID/RCCB reaguje na diferencijalnu struju. Aktiviranje može biti povezano sa strujom curenja prema zemlji, kvarom izolacije, neispravnim uređajem ili vlagom.
Zašto FID iskače kada uključim bojler?
Mogući uzroci uključuju kvar grejača, izolacije, električnog priključka ili prisustvo vlage koje dovodi do struje curenja. Tačan uzrok zahteva proveru.
Zašto osigurač iskače kada rade bojler i šporet zajedno?
Ako oba uređaja pojedinačno rade, a zaštita reaguje kada rade istovremeno, jedan od mogućih razloga je preopterećenje strujnog kola.
Može li osigurač sam da se pokvari?
Da. Automatski prekidač može postati neispravan, ali pre njegove zamene treba proveriti da li zapravo pravilno reaguje na problem u instalaciji.
Da li smem da stavim jači osigurač?
Ne treba samostalno povećavati nazivnu struju osigurača. Zaštita mora biti pravilno odabrana prema električnom kolu, provodnicima, načinu polaganja i drugim tehničkim uslovima.
Kako da znam da li je problem u uređaju ili instalaciji?
Ako zaštita redovno reaguje samo pri uključivanju istog uređaja, to je važan trag da je problem povezan sa njim ili njegovim priključkom. Konačan uzrok ipak se utvrđuje stručnom dijagnostikom.
Kada treba pozvati električara?
Ako se problem ponavlja, osigurač odmah iskače, FID neće da ostane uključen ili postoje zagrevanje, dim, varničenje, miris paljevine, vlaga ili vidljivo oštećenje instalacije, potreban je električar.
Kako sprečiti probleme sa električnom instalacijom?
Najvažnije je razumeti da iskakanje osigurača nije smetnja koju zaštitu treba sprečiti da radi.
Upravo suprotno – zaštitni uređaj postoji da reaguje kada nastanu uslovi za koje je projektovan.
Ne treba premošćavati automatski osigurač ili FID, onemogućavati zaštitni provodnik niti menjati zaštitu jačom samo da bi prestala da iskače. FID/RCCB i automatski prekidač imaju različite funkcije: prvi pruža zaštitu od diferencijalne struje, dok MCB štiti od preopterećenja i kratkog spoja.
Za vlasnika stana ili kuće najkorisnije je da prati kada se problem javlja, koji uređaji tada rade i koja zaštita reaguje. To je bezbedniji i korisniji pristup od otvaranja table i pokušaja popravke bez potrebnog znanja i instrumenata.
Ako osigurač stalno iskače bez jasnog preopterećenja, problem ne treba ignorisati. Zaštita možda upravo radi ono zbog čega je ugrađena – upozorava da električno kolo ili priključeni uređaj treba proveriti.
